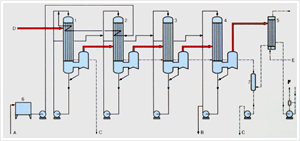

첫 효용관에서 나오는 증발증기는 둘째 효용관의 가열증기로 사용함으로 효용관수에 따라서 에너지 사용량(1 : ½ :⅓....)을 줄일 수가 있는데
투자금액대비 효율성을 감안하면 효용관수는 최대 6중관까지가 경제적이다.
다중효용관의 단점인 온도강하를 개선하기 위해 증발증기의 일부를 흡입하여 구동스팀이용하여 요구되는 증기압력으로 높여 공정에
재 이용함으로써 에너지를 절감하는 기술이다. 따라서 TVR을 사용하면 효용관 1기를 늘리는 효과가 있다.

A. product
B. Vapours
B1. Residual Vapour
C. Concentrate
D. Motive Steam
E. Condensate


1. Motive nozzle
2. Diffuser

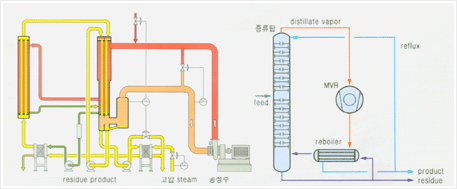

TVR은 증발증기의 일부만을 흡입하며 압축할 수 있는 반면에 MVR은 전량을 압축할수가 있어 잠열감소를 보충하는 정도의 스팀만 필요하며 초기투자비가 높아 증발량이 큰경우에 더 효과적이다.
<Single stage falling-film evaporation plant with MVR>
